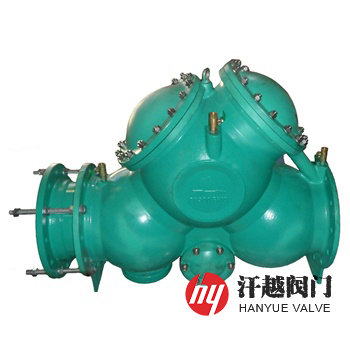

LHS745X低阻力倒流防止器是一種由閥體、閥蓋、進水止回閥、出水止回閥、排水器、檢測閥和附加設施等部件組成的在線維護伸縮過濾式低阻力倒流防止器,其進水端設有前置過濾網和伸縮法蘭接頭,進水止回閥由進口端閥座、閥瓣、閥套、復位彈簧和出口活塞等組成。在p1>(p3+Δpj)時開啟,在p1≤(p3+Δpj)時關閉。其復位彈簧提供進水止回閥的回座正向壓差為Δpj。出水止回閥由出口端閥座、閥瓣、閥套和復位彈簧等組成。在p2>(p3+Δpc)時開啟,在p2≤(p3+Δpc)時關閉。其復位彈簧提供出水止回閥的回座正向壓差為Δpc。排水器進口接通閥體中間腔,出口通大氣,由閥體、閥蓋、閥瓣、閥座、感應活塞(或隔膜)等零件組成;通過感應倒流防止器的進、出口的壓力差,控制排水器閥瓣啟閉。在p1>p3時,排水器關閉;在p1≤p3時,排水器開啟,使倒流防止器中間腔隔空,具備防止回流污染功能。檢測閥分別設置于倒流防止器閥體的進口腔、中間腔和出口腔上,平時關閉,需要檢測時開啟,可與壓力表或壓差儀連接,檢測倒流防止器的Δpj、Δpc和Δp值。
注:p1—倒流防止器的進口壓力;p2—倒流防止器進、出水止回閥之間的中間腔壓力;p3—倒流防止器的出口壓力;Δp—壓力損失,Δp=p1-p3;Δpj—進水止回閥回座關閉正向壓差,Δpj=p1-p2;Δpc—出水止回閥回座關閉正向壓差,Δpc=p2-p3。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450-10 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450-10 | WCB | CF8 | CF8M | CF3M |
3 | 閥 瓣 | QT450-10 | WCB | CF8 | CF8M | CF3M |
4 | 閥 座 | 304 | 304 | 304 | 316 | 316L |
5 | 閥 桿 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
6 | 活 塞 | 304 | 304 | 304 | 316 | 316L |
7 | 閥 套 | 304 | 304 | 304 | 316 | 316L |
8 | 彈 簧 | 60Si2Mn | 60Si2Mn | 304 | 316 | 316L |
9 | 過 濾 網 | 304 | 304 | 304 | 316 | 316L |
10 | 伸縮法蘭 | QT450-10 | WCB | CF8 | CF8M | CF3M |
公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.0 |
殼體強度試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.0 |
密封性能試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.2 |
開啟壓力(MPa) | ≤0.03 | ≤0.03 | ≤0.03 | ≤0.03 | ≤0.03 |
設計制造 | JB/T 11151-2011 低阻力倒流防止器 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | JB/T 11151-2011 低阻力倒流防止器 | ||||
適用溫度 | 0℃ ~ 65℃ |
公稱壓力 PN | 公稱通徑 DN | 公稱尺寸 NPS | 外形尺寸mm | |||
L | L0 | H | H1 | |||
10 ~ 16 20 (Class150) | 65 | 2 ? | 420 | 320 | 330 | 190 |
80 | 3 | 450 | 350 | 350 | 210 | |
100 | 4 | 500 | 400 | 385 | 230 | |
150 | 6 | 600 | 500 | 510 | 285 | |
200 | 8 | 760 | 650 | 666 | 336 | |
250 | 10 | 950 | 830 | 830 | 430 | |
300 | 12 | 1070 | 960 | 980 | 510 | |
350 | 14 | 1270 | 1150 | 1000 | 600 | |
400 | 16 | 1430 | 1300 | 1250 | 680 | |
表中L為帶伸縮法蘭結構長度,L0為無伸縮法蘭結構長度。如需其他規格外形尺寸,請咨詢汗越閥門技術部! |
如果你需訂購我廠倒流防止器產品,咨詢時煩請注明產品型號,如無法提供型號數據,請說明公稱通徑、公稱壓力、閥體材質、內件材質、法蘭執行標準及法蘭密封面形式等,本產品有帶伸縮法蘭和無伸縮法蘭兩種,附加設施可按客戶要求定制,如:帶伸縮法蘭接頭、前置過濾網、漏水報警器等。
