國內管道系統防水錘多采用緩閉止回閥+防水錘罐+排氣閥系統,而歐洲標準規定管道系統防水錘多采用靜音止回閥。為了使我國給排水工程技術人員對靜音止回閥有一個全面了解,本文對靜音止回閥的構造和工作原理等問題進行探討。
靜音止回閥主要由閥體、閥座、導流體、閥盤、軸承及彈簧等組成。靜音止回閥靠介質本身流動而自動開閉閥盤(見圖1)。

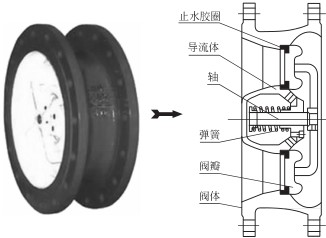

圖1 靜音止回閥構造示意圖
靜音止回閥在使用前,其閥盤在彈簧力作用下呈關閉狀態;當開泵后壓力水呈順流時,閥盤靠壓力水推力開啟;當停泵時,閥盤在彈簧預應力的作用下,閥盤沿閥體垂直中心線滑動,其閥盤關閉行程很短,在水倒流前便快速關閉。既能防止介質倒流,又能防止泵及驅動電動機反轉,同時閥盤的關閉不會產生巨大的水擊力,而是很小的彈簧力,從而實現靜音效果。
